Бесплатный проект дома из бруса с цокольным этажом.
Дом 207 м2 с планами комнат, фасадами, чертежи бетонного фундамента, схема кровли, раскладка стен из бруса.
Жилая площадь дома: 94 м.кв.
Площадь дома: 207 м.кв.
Общая площадь дома: 162 м.кв. (принято с понижающим коэффициентом для
лоджии - 0.5, для балконов и террас - 0.3)
Ведомость рабочих чертежей основного комплекта и состав проекта:
АР 02 План первого этажа.
АР 03 План цокольного этажа.
АР 04 Фасады с 4 сторон в разрезе.

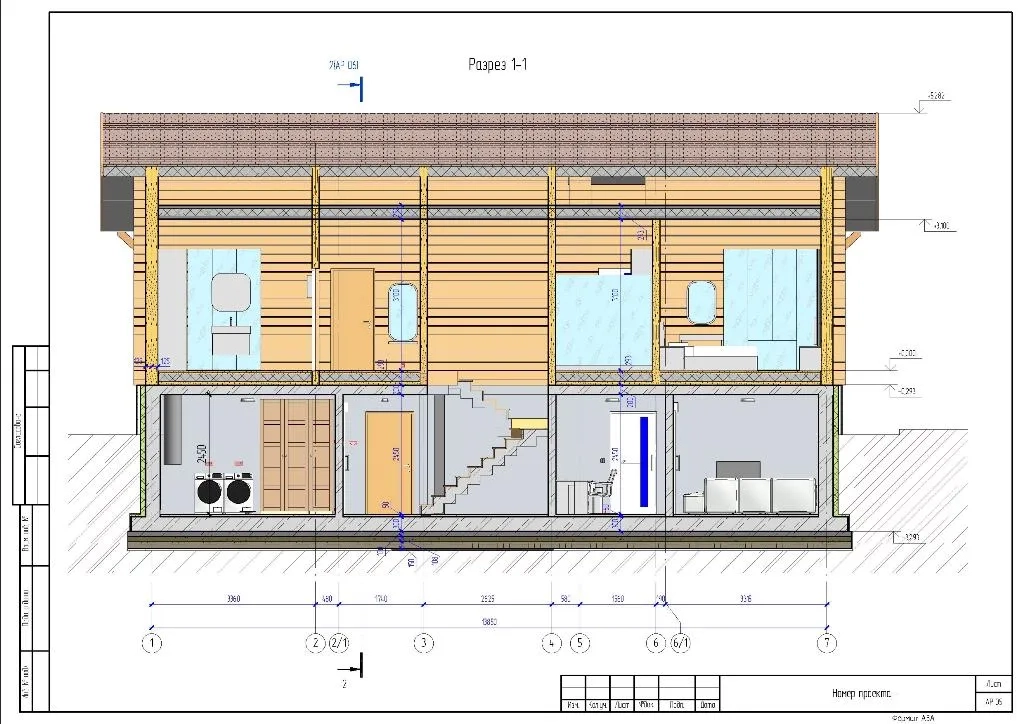

АР 05 РАЗРЕЗ 1-1.

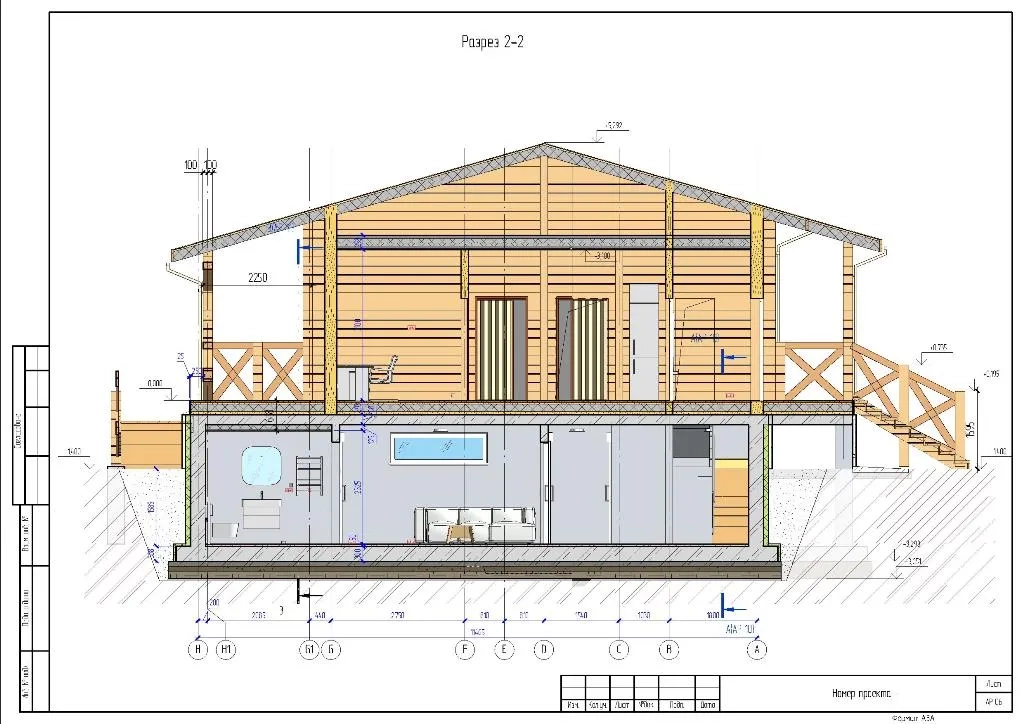

АР 06 РАЗРЕЗ 2-2.

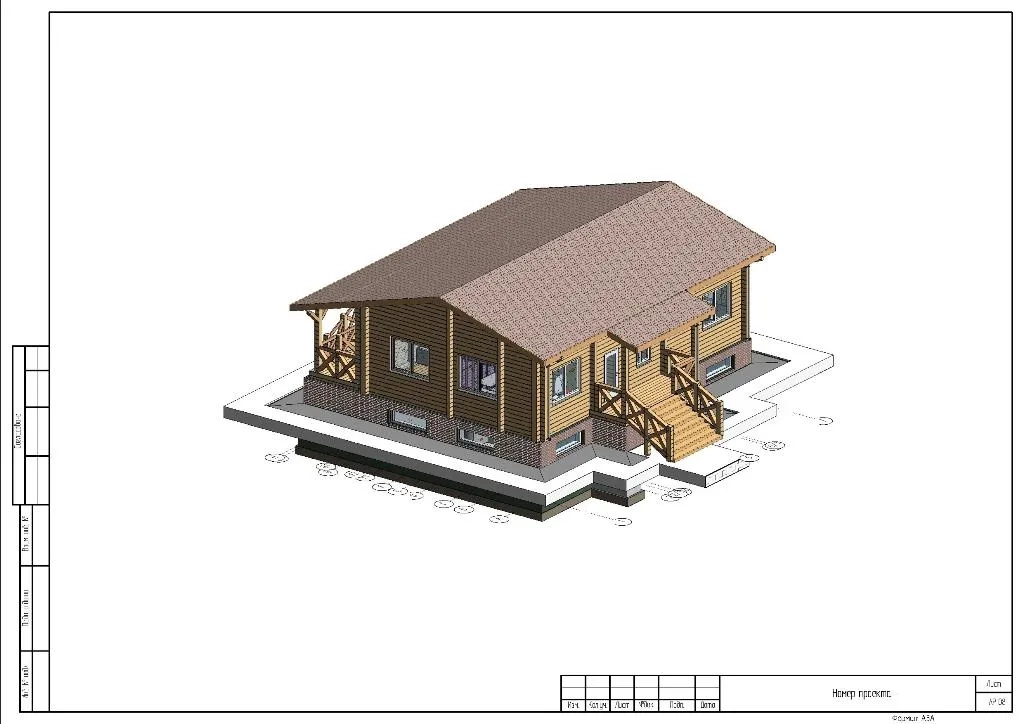

АР 07 3д вид.

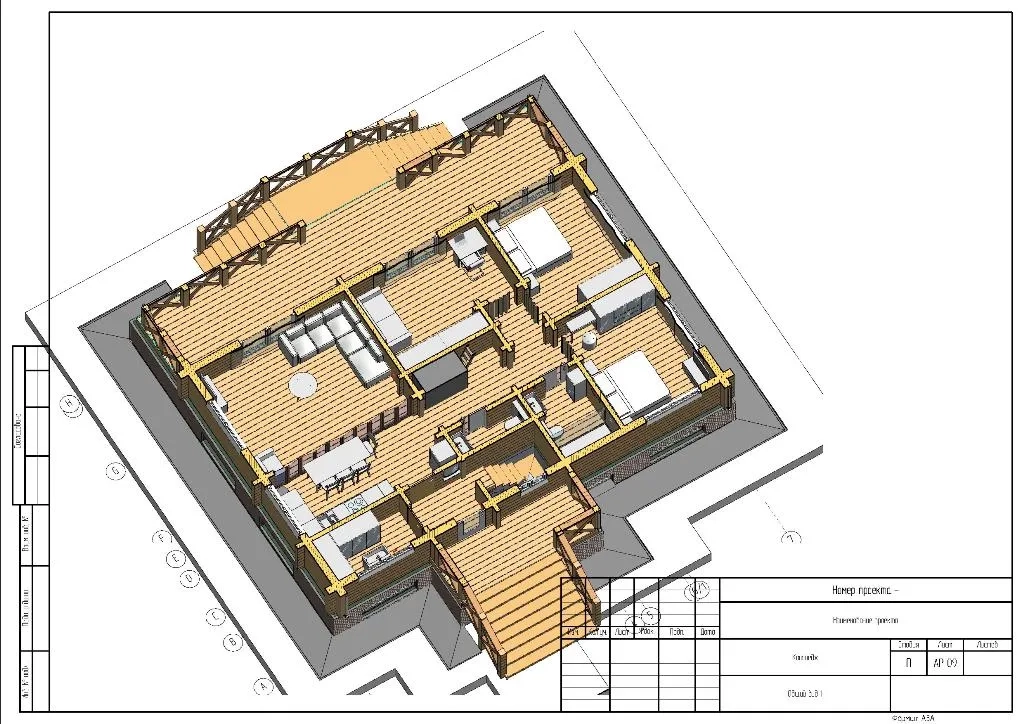

АР 09 Общий вид 1.

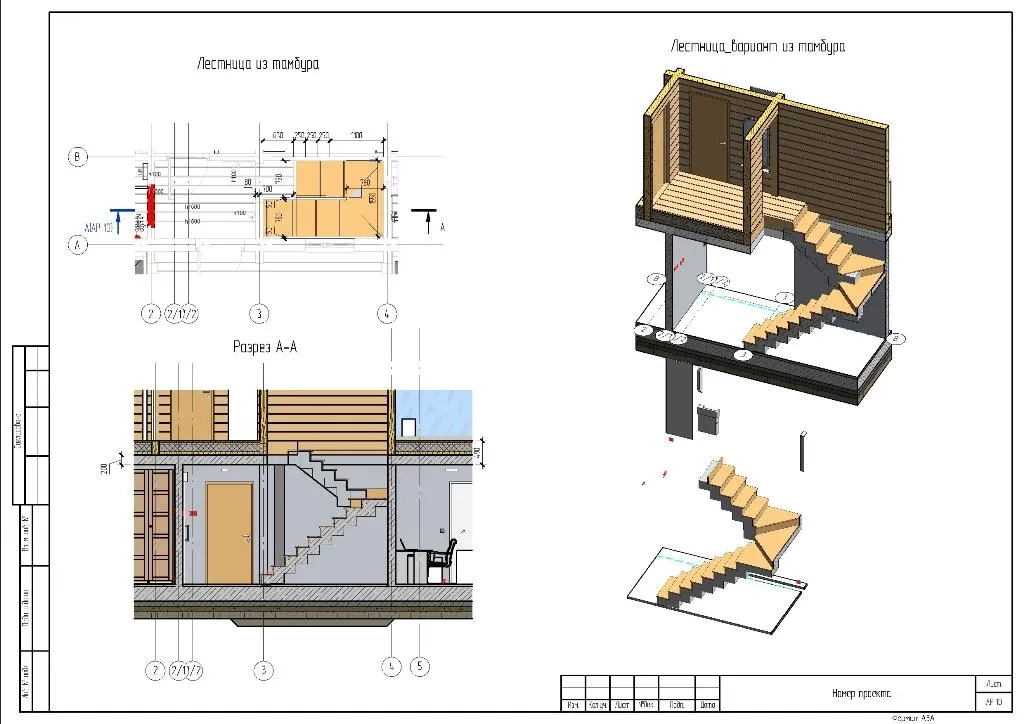

АР 10 Лестница (тамбур).

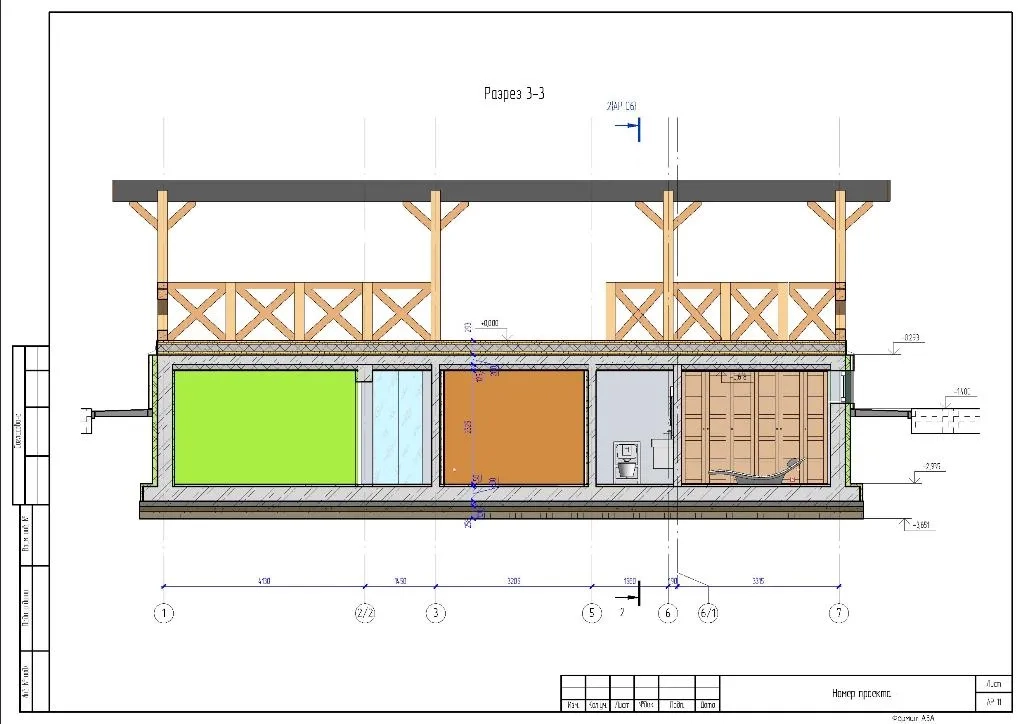

АР 11 Разрез 3-3.

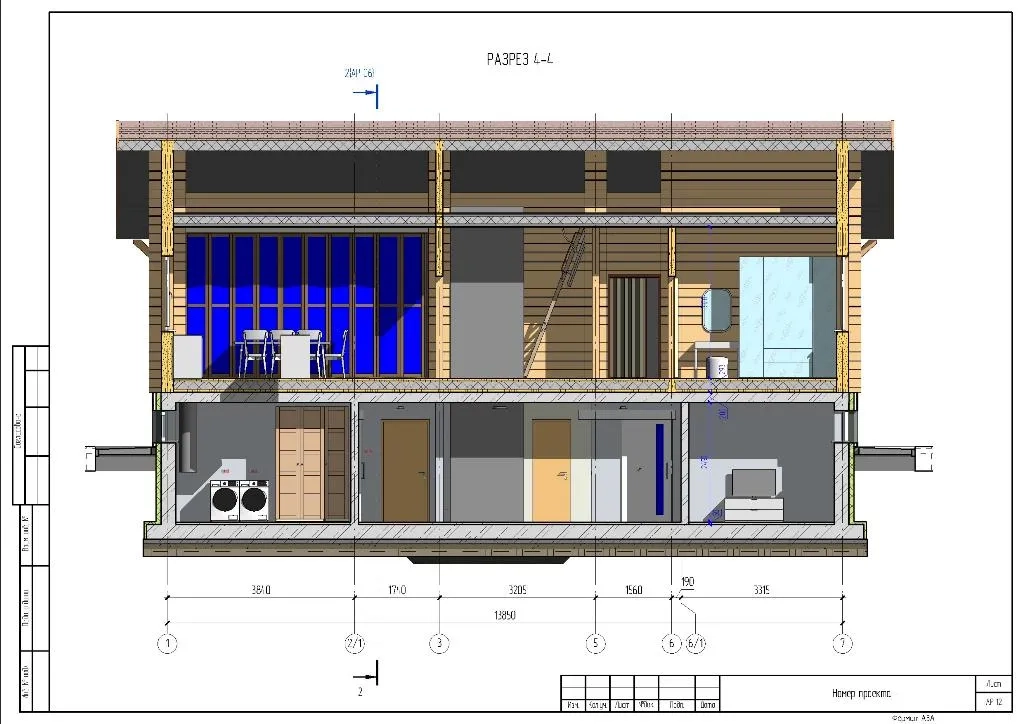

АР 12 Разрез 4-4.
АР 13 План первого этажа. Расстановка розеток и выключателей.
АР 14 План цокольного этажа. Расстановка розеток и выключателей.
АР 15 План первого этажа. Расстановка розеток и выключателей.
АР 16 План первого этажа. Расстановка светильников.

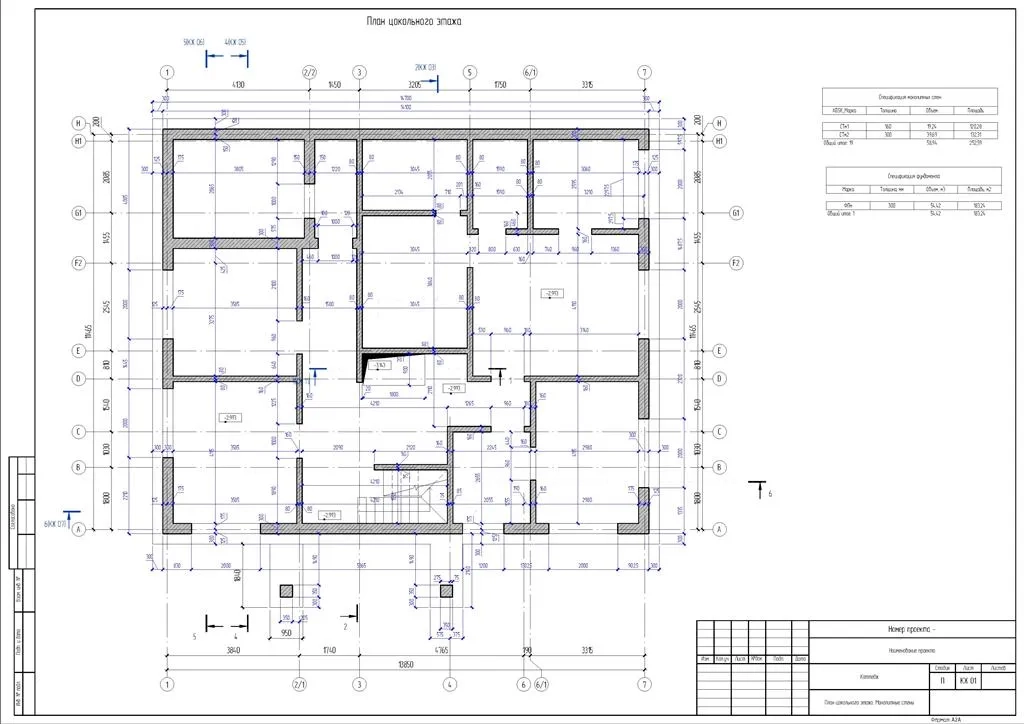

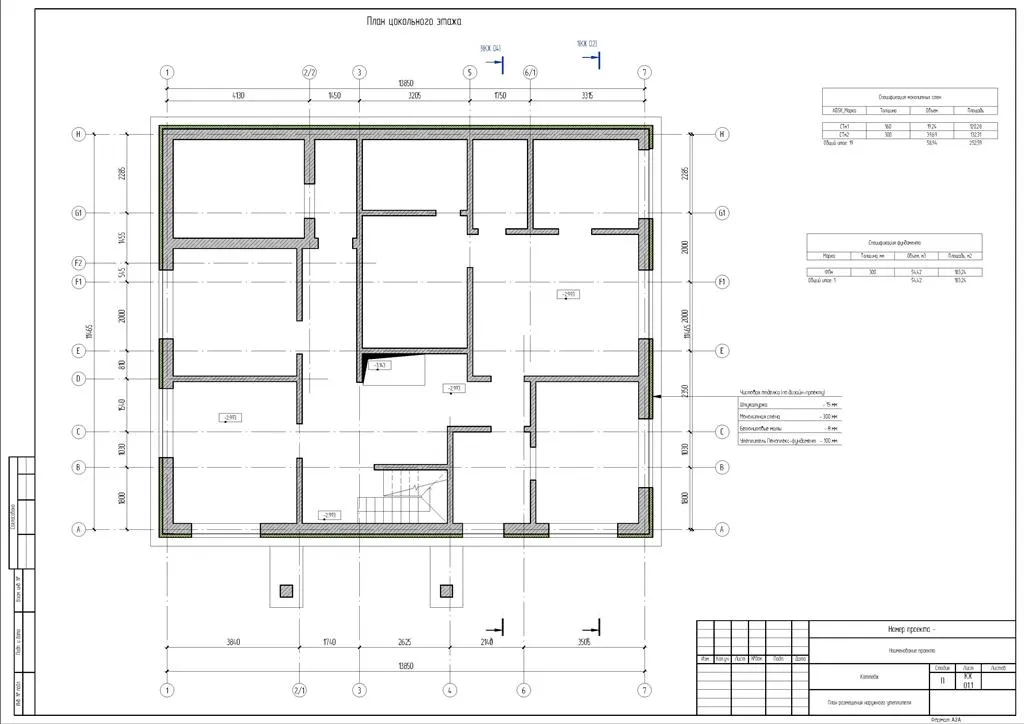

КЖ 01 План цокольного этажа. Монолитные стены.
КЖ 01.1 План размещения наружного утеплителя.

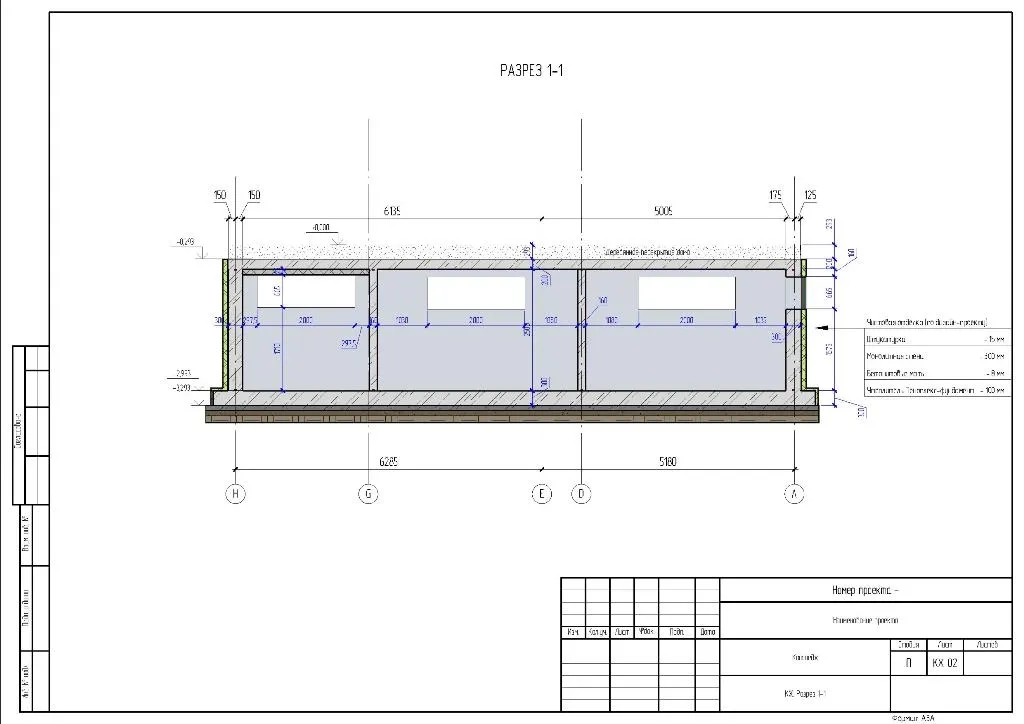

КЖ 02 КЖ. Разрез 1-1.

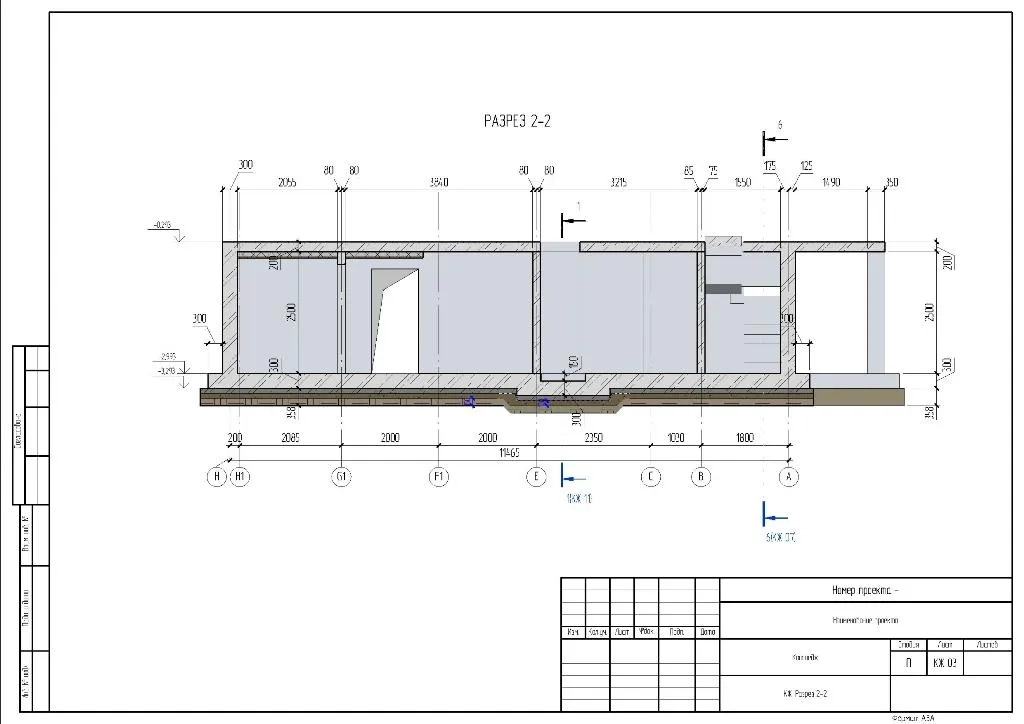

КЖ 03 КЖ. Разрез 2-2.

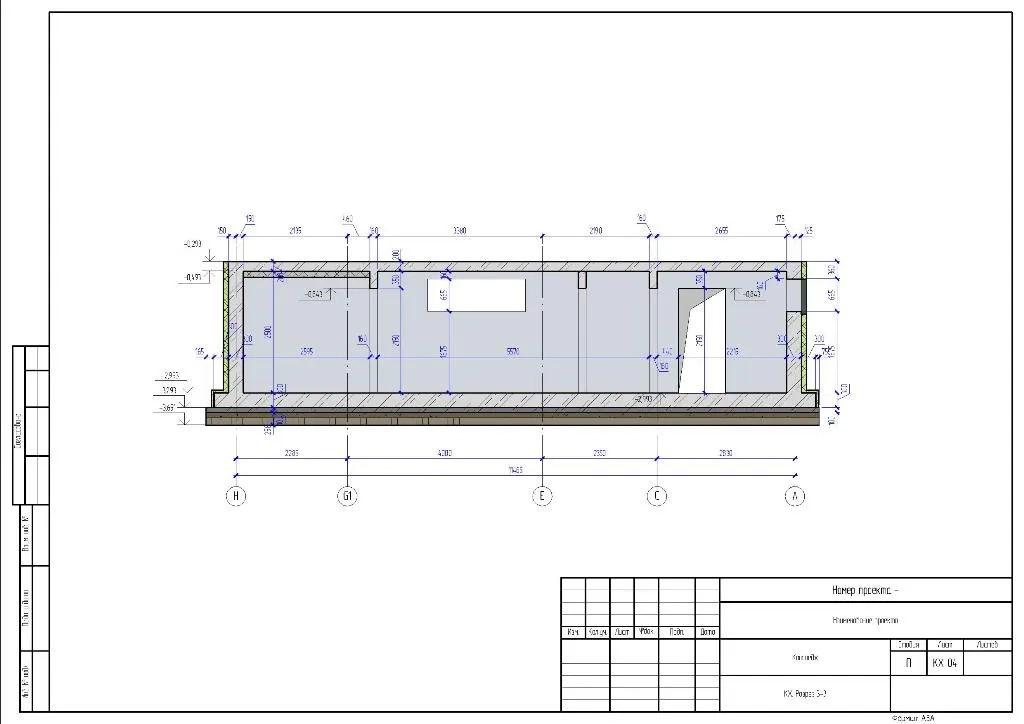

КЖ 04 КЖ. Разрез 3-3.

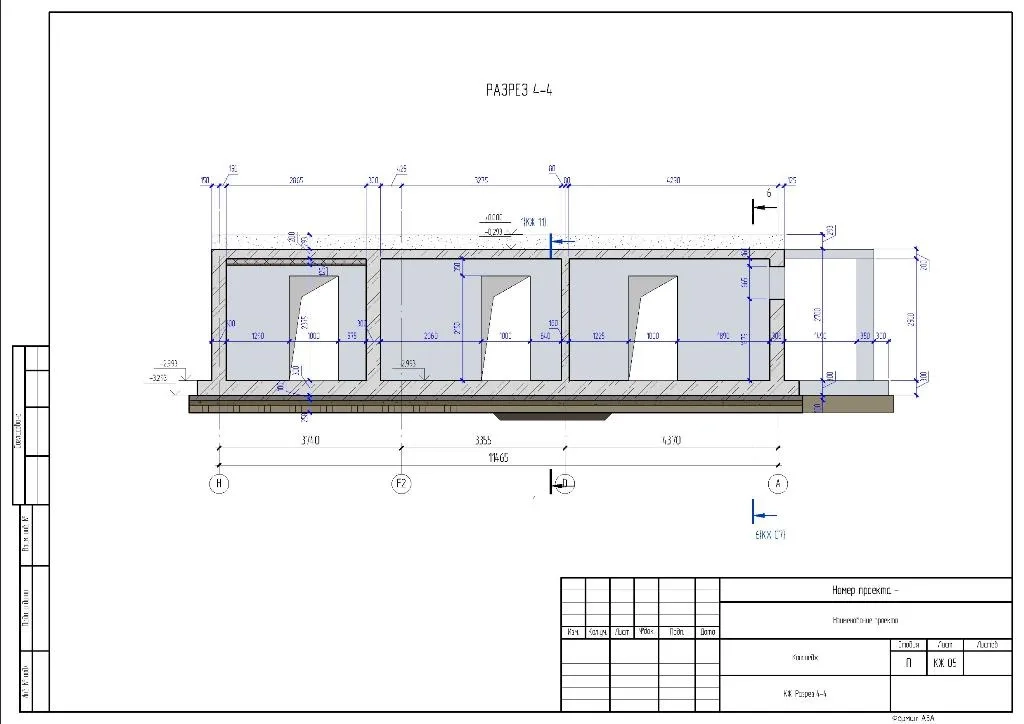

КЖ 05 КЖ. Разрез 4-4.

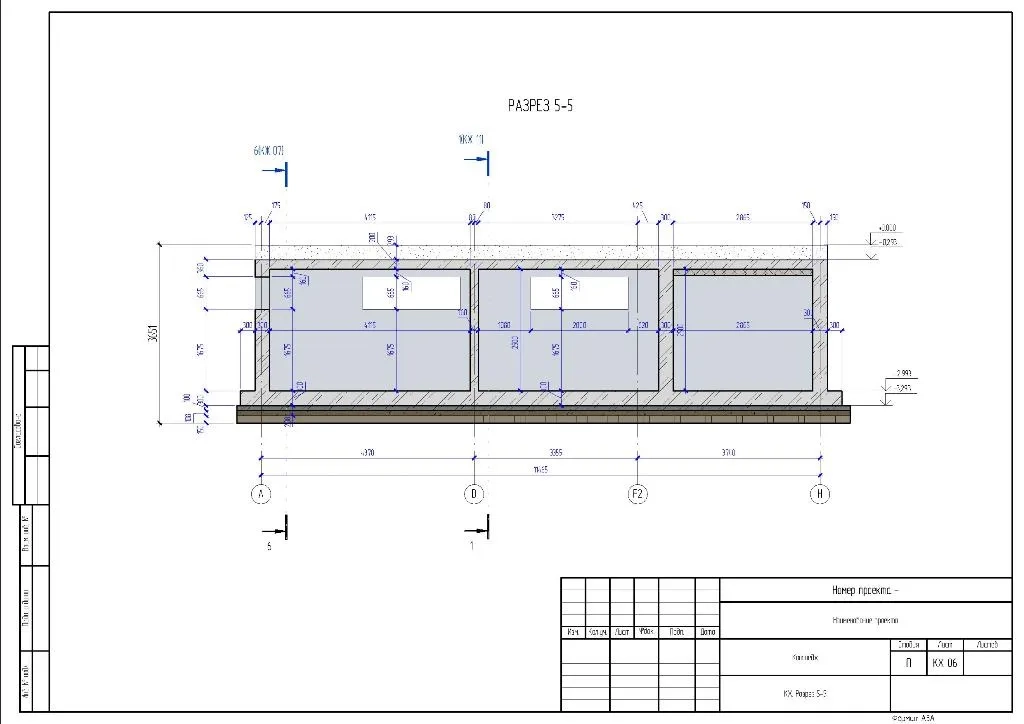

КЖ 06 КЖ. Разрез 5-5.
КЖ 07 КЖ. Разрез 6-6.

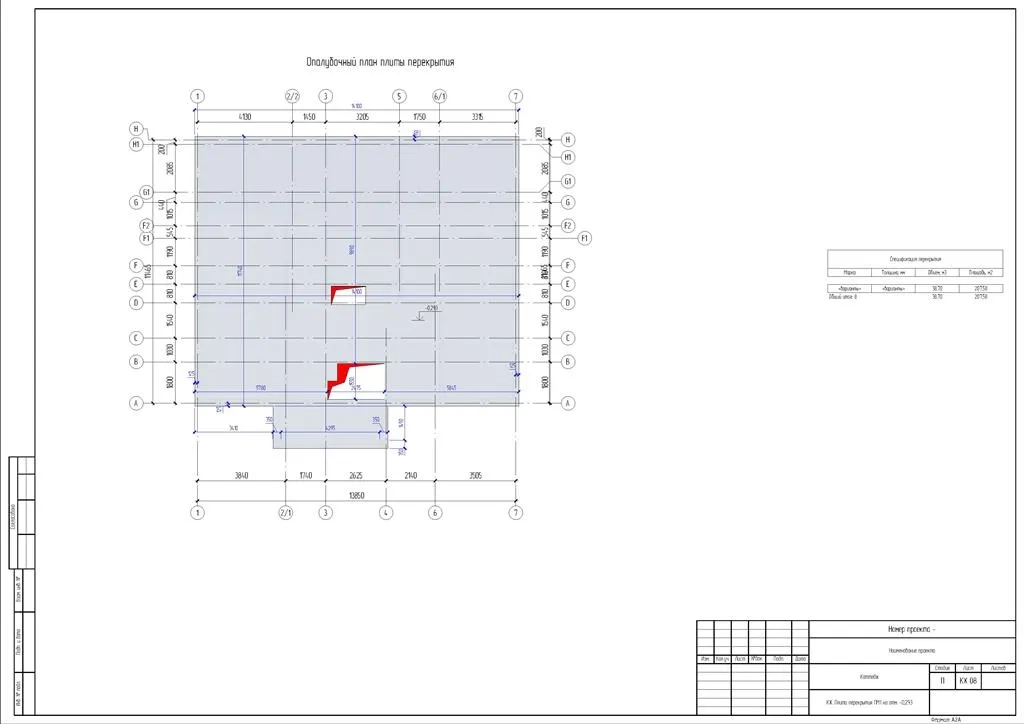

КЖ 08 КЖ. Плита перекрытия ПМ1 на отм. -0,293.
Скачать бесплатно проект деревянного дома из бруса в пдф (PDF) формате, Вы можете скачать » » » для ознакомления или для строительства дома своими руками.
